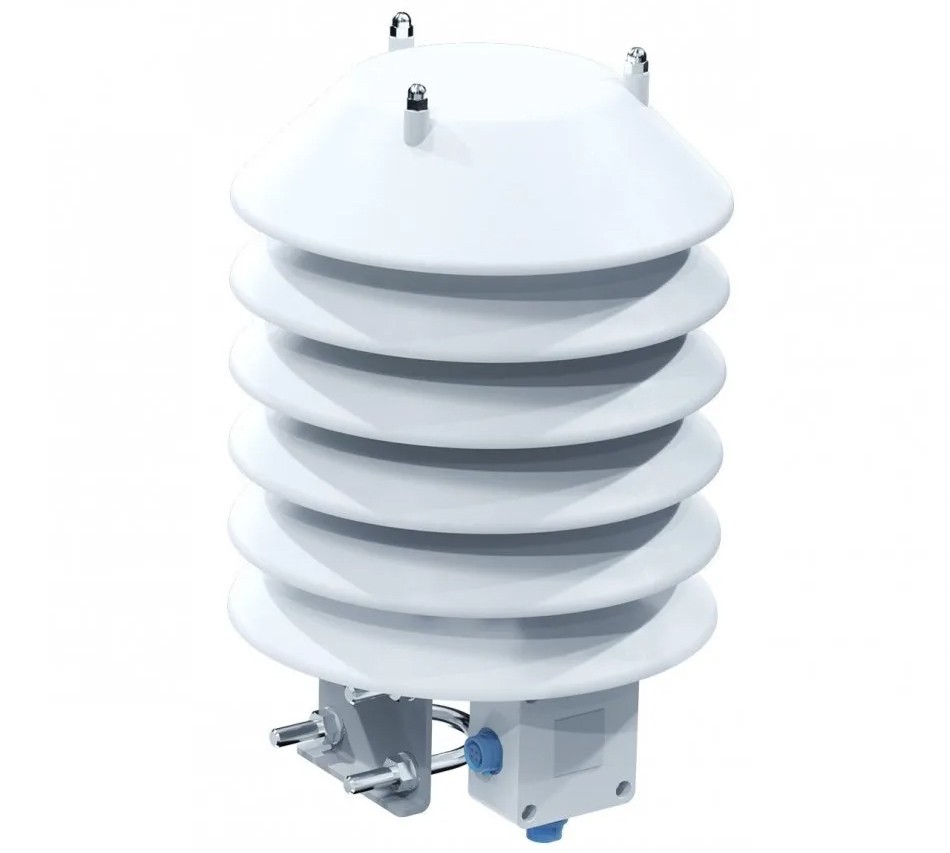

Измеритель Сокол-ТДВ

Измеритель Сокол-ТДВ предназначен для определения измерения температуры, относительной влажности воздуха, атмосферного давления и их передачи по каналу связи RS-485.

Принцип действия считывающих датчиков:

для температуры воздуха — основан на изменении проводимости чувствительного элемента в зависимости от температуры окружающей среды;
для относительной влажности воздуха — основан на изменении проводимости чувствительного элемента в зависимости от влажности воздуха;
для атмосферного давления – основан на пьезорезистивном эффекте;
изменении сопротивления мембраны при ее деформировании под действием атмосферного давления.

Особенности измерителя Сокол-ТДВ

Высокая энергоэффективность позволяет использовать данный измеритель в автономном исполнении при экстремально низких температурах до -70° С.

Передавать данные даже в местах, где отсутствует GSM связь.
(при использовании дополнительного оборудования)

Отображение данных на различных платформах

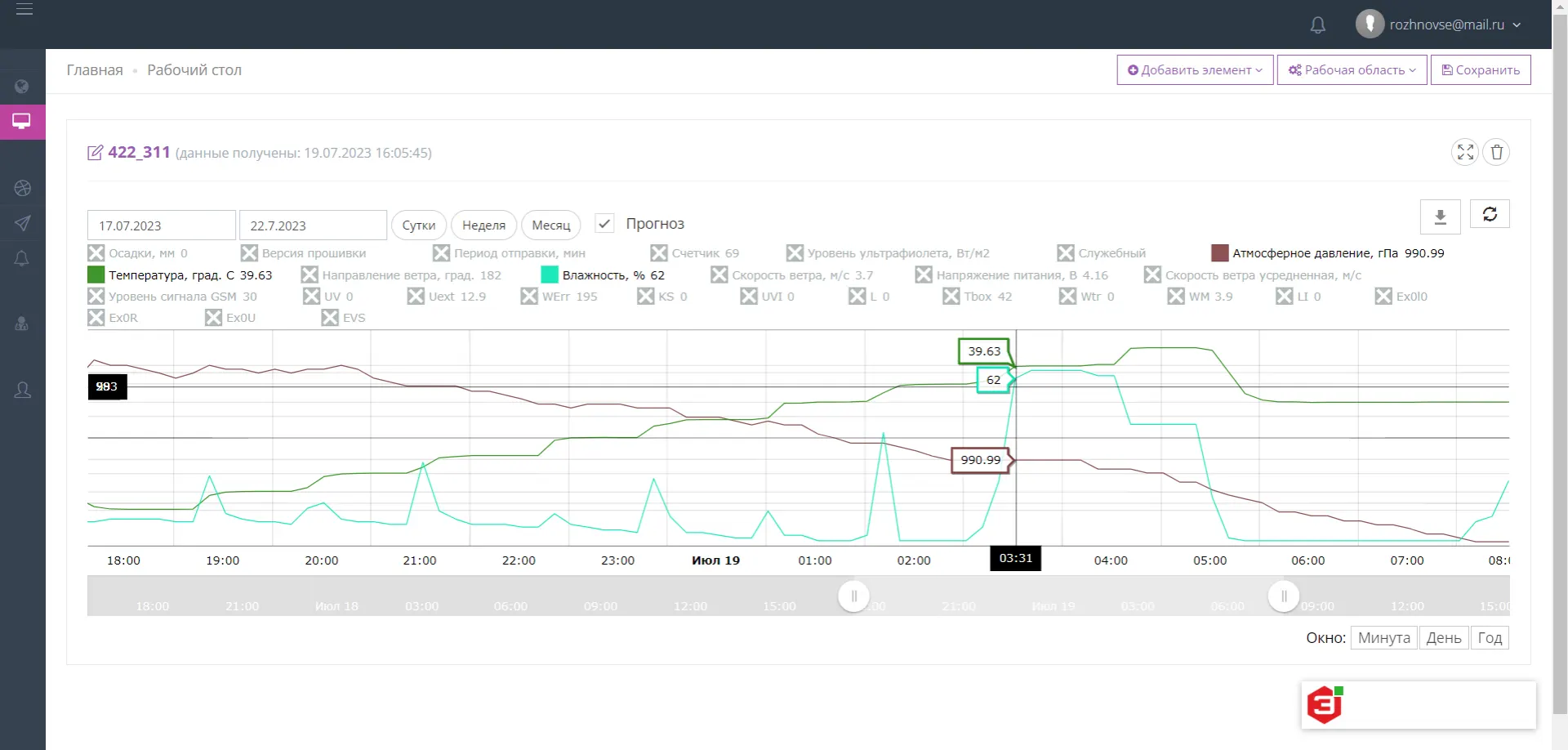

мониторинг и отображение данных Сокол-ТДВ

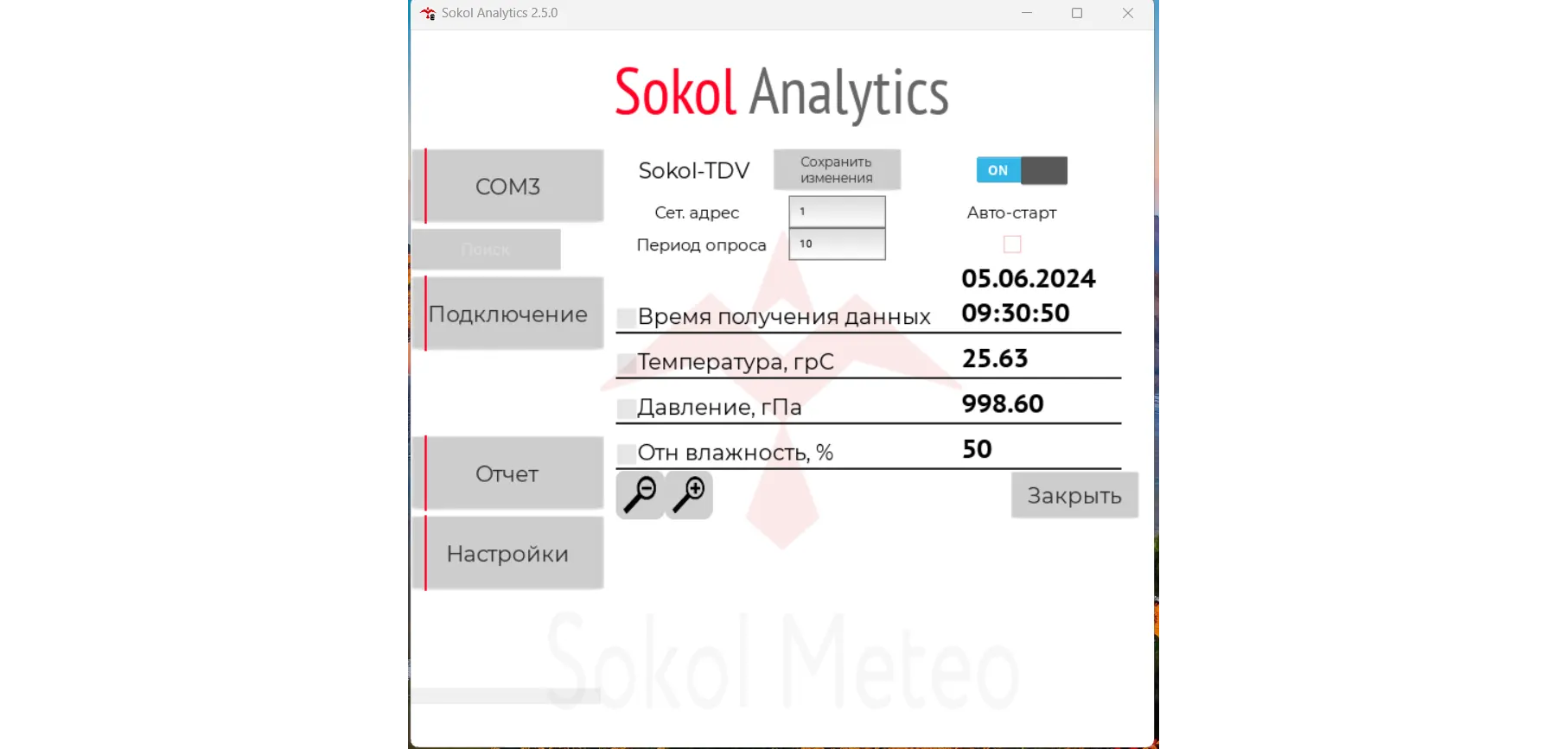

Онлайн показания Сокол-ТДВ на облачном сервере sokolmeteo и в десктоп приложении SokolMonitor.

Каналы передачи данных и их визуализация

Измеритель Сокол-ТДВ позволяет осуществлять непрерывный мониторинг погодных данных и дистанционно передавать их на облачный сервер. Возможность передачи данных по каналам связи: GSM, спутниковая связь, LoRaWAN, RS-485 Modbus RTU, Bluetooth.

Архивация данных, визуализация данных на различных онлайн платформах, в том числе на собственной sokolmeteo и natlogger. А так же, при использовании кабельного подключения, данные можно отображать в desktop приложении: "Сокол Монитор".

Технические характеристики

Напряжение питания, VDC

5…30

Потребляемый ток, не более, мА

Интерфейс связи

RS-485, LLS

Диапазон измерения температуры воздуха, ̊С

от минус 60 до плюс 55

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, ̊С:

от -60 ̊С до -30 ̊С включительно	± 0.4
свыше -30 ̊С до +50 ̊С включительно	± 0.2
свыше +50 ̊С до +55 ̊С	± 0.4
разрешающая способность, ̊С	0.1

Диапазон измерений атмосферного давления, гПа

от 540 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

± 0.5

Разрешающая способность, гПа

0.1

Диапазон измерений относительной влажности воздуха, %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений влажности воздуха, %

± 5

Разрешающая способность, %
